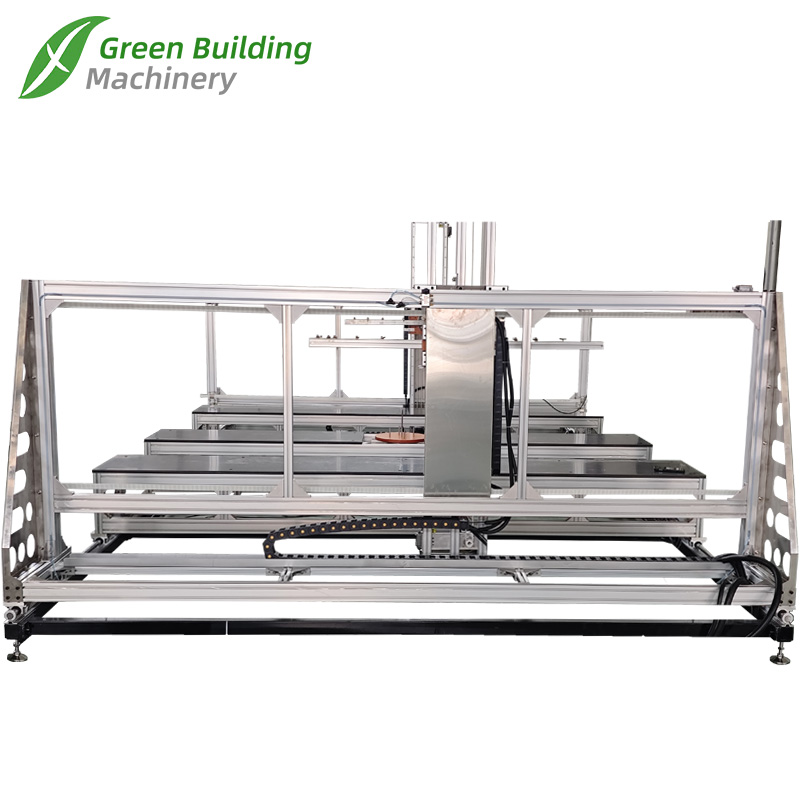

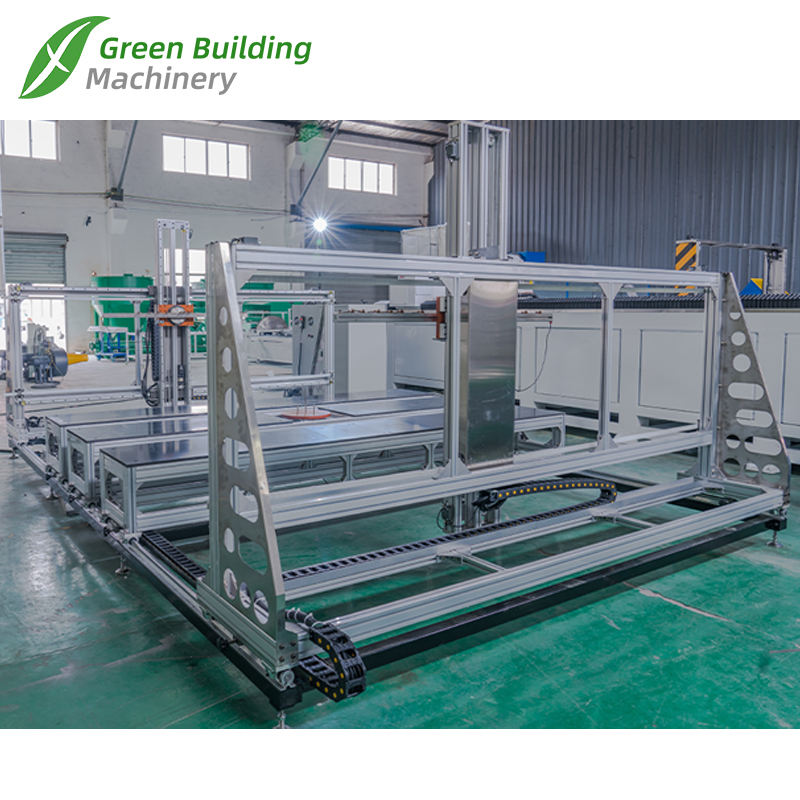

5-осевой станок для резки пенопласта с ЧПУ и регулируемой длиной блока

1. Двойные режущие головки раздельного типа и пятиосевая система.

• Независимый режим работы: левая и правая режущие головки могут работать совершенно независимо, что позволяет одновременно резать две одинаковые или разные заготовки, что значительно повышает эффективность производства.

• Режим совместной работы: две режущие головки также могут работать в унисон для обработки одной большой заготовки, обеспечивая согласованность обработки.

• Центральная поворотная ось (ось A/C или B/C): машина оснащена высокопроизводительной поворотной осью в центре. В сочетании с собственным наклоном и движением режущих головок это создает настоящую пятиосную систему. Это позволяет инструменту приближаться к заготовке под любым углом, легко облегчая создание сложных трехмерных рельефов, объемных букв, художественных скульптур и сложных изогнутых поверхностей.

2. Бесступенчатая регулировка ширины резки.

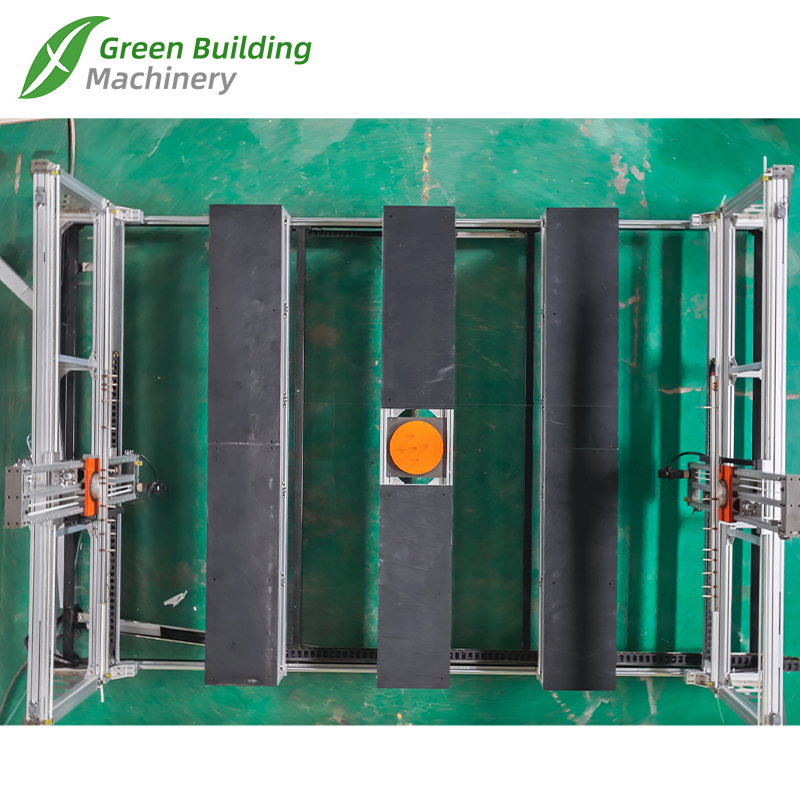

• Левая и правая режущие головки могут управляться с помощью системы ЧПУ и гибко перемещаться вдоль основания, быстро регулируя расстояние между ними.

• Такая конструкция позволяет машине легко адаптироваться к пенопластовому сырью разных размеров. Он может резать заготовки различной ширины без замены компонентов, обеспечивая исключительную адаптируемость к обработке и эффективному использованию материала.

3. Цилиндровая система натяжения режущей проволоки

Режущие головки оснащены высокопроизводительными пневмоцилиндрами для затягивания режущей проволоки (обычно горячей проволоки).

Ключевые преимущества:

• Быстрая затяжка: одна операция обеспечивает быструю установку проволоки с высоким натяжением.

• Постоянный контроль натяжения: во время резки цилиндр обеспечивает постоянное натяжение, компенсируя тепловое расширение и сжатие проволоки. Это обеспечивает прямой рез и постоянную точность на протяжении всего процесса, предотвращая волнистость или ошибки размеров.

• Увеличенный срок службы проволоки: стабильное натяжение помогает снизить риск обрыва проволоки.

4. Поворотный на 90° держатель проволоки (разнонаправленная резка)

Держатель проволоки аппарата оснащен уникальным механизмом вращения, обеспечивающим гибкое позиционирование на 90°.

• Настройка вертикальной проволоки (режим по умолчанию). В этом состоянии режущая проволока располагается вертикально, как в вертикальной ленточной пиле. Это идеальное решение для эффективной резки панелей, нарезки на кусочки или двухмерной контурной резки.

• Горизонтальная установка проволоки (после поворота на 90°): поворот держателя на 90 градусов позволяет расположить проволоку горизонтально. Этот режим необходим для 3D-формирующей резки. В сочетании с поворотной осью это позволяет проволоке выполнять «контурно-параллельную» резку вокруг заготовки, создавая гладкие, непрерывные трехмерные поверхности.

Краткое описание основного приложения

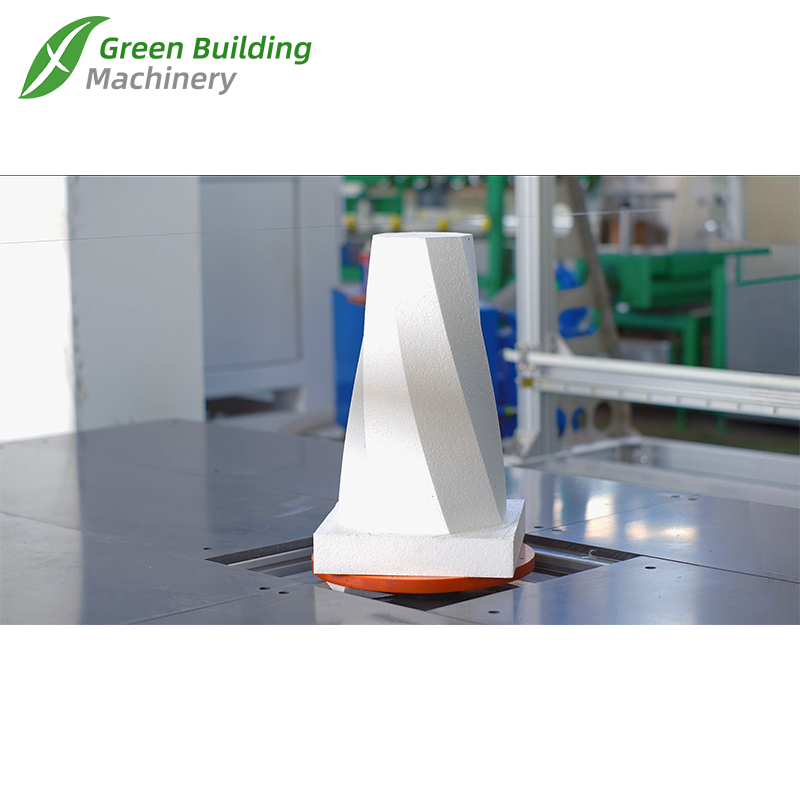

3D-формирование: использование пятиосной и горизонтальной проволочной установки для создания архитектурного декора, масштабных моделей, реквизита для фильмов, репродукций произведений искусства и форм из пенопласта.

Эффективная резка панелей: использование вертикальной установки проволоки для быстрой резки больших пенопластовых блоков на необходимые 2D-формы, толщины или профили, которые обычно используются для упаковочных форм и обработки изоляционных материалов.

Высокообъемное производство: использование разделенных режущих головок для одновременной обработки нескольких заготовок, что идеально подходит для крупных заказов с единообразными спецификациями.

Обработка негабаритных заготовок: использование регулируемой ширины и совместной резки для обработки очень больших заготовок из пенопласта.

Таким образом, благодаря своей модульной и продуманной конструкции эта машина обеспечивает идеальное сочетание функциональности и эффективности, что делает ее идеальным решением для сложного и крупносерийного производства в промышленности по переработке пенопласта.
